Opis

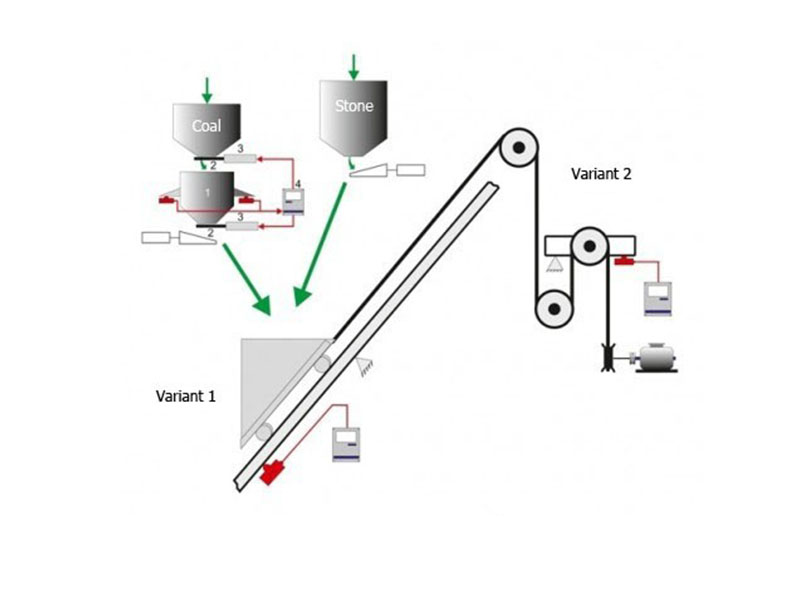

System kontroli podawania wsadu przeznaczona jest do dozowania węgla i wapienia do pieca gazowego (kalcynującego).
Po otrzymaniu przez blok nr 1 (węgiel) polecenia „Start” rozpoczyna się cykl dozowania wsadu.
Blok nr 1 (węgiel) wydaje polecenie włączenia przekaźnika RP1 i ładuje węgiel do leja wagowego zgodnie z zadaniem, po czym sygnał jest usuwany z przekaźnika RP1. Po zmontowaniu pierwszego elementu blok nr 1 (węgiel) generuje sygnał rozładowania, a przekaźnik RP2 zostaje włączony. Styki przekaźnika RP2 tworzą sygnał „Start” dla bloku nr 2 (kamień).
Po otrzymaniu sygnału „Start” blok nr 2 (kamień) sprawdza sygnał z wyłącznika krańcowego pozycji pominięcia, a jeśli pomiń znajduje się w pozycji ładowania, włącza przekaźnik RP3, tym samym jednocześnie ładując kamień w skrzynię (styki KZ.2) i rozładowywanie węgla do skrzyni (styki KZ.1), styki KZ.3 imitują działanie wyłącznika krańcowego mechanizmu wyładunku elementu nr 1 (węgiel). Pod koniec zestawu mieszanki wsadowej w wyciągu pominiętym sygnał jest usuwany z przekaźnika RP3. Styki KZ.3 stanowią sygnał do zakończenia rozładunku składnika nr 1 (węgla), natomiast blok nr 1 oblicza i akumuluje sumę i sumę przesunięcia dla składnika pierwszego (węgla).
Blok nr 2 (kamień) generuje sygnał „Rozładunek” załącza przekaźnik RP4 i czeka na zakończenie procesu rozładunku wyciągarki, sterując sygnałem wyłącznika krańcowego pozycji pominięcia. Gdy po rozładunku wyciąg powraca do pierwotnego położenia, blok nr 2 (kamień) oblicza i akumuluje sumę i sumę przesunięcia dozowanego wsadu (węgiel + kamień). Aby uzyskać wagę dozowanego kamienia, należy odjąć odczyty urządzenia nr 1 od odczytów urządzenia nr 2.
Jeśli wydajność jest ustawiona w jednostce nr 1 (węgiel), jednostka czeka na koniec przerwy pomiędzy powtórzeniem cyklu dozowania i rozpoczyna nowy cykl dozowania.
