Бункерні ваги ВБА-1100-П-300 (Copy)

Опис

ПРИЗНАЧЕННЯ:

Ваги бункерні автоматичні СВЕДА ВБА-1100-П-300 застосовуються для порційного зважування та сумарного обліку маси сипких продуктів, зокрема, зерна в потоці.

Бункерні ваги призначені для зважування сипких матеріалів шляхом послідовного поділення їх на окремі дискретні навантаження (порції), зважування кожної порції та підсумовування результатів зважувань. Кожна зважена порція потім надходить в спільну масу зважених порцій.

Ваги мають вихідний сигнал за стандартним інтерфейсом для зовнішнього реєструючого пристрою (персональний комп’ютер, дублююче табло, тощо).

Дізнайтеся більше про обладнання – підпишіться на наш ТikTok

БУДОВА ТА ПРИНЦИП РОБОТИ:

Бункерні ваги включають в себе наступні складові частини:

• пристрій подачі матеріалу (ППМ), що складається з приймального бункера з секторною заслінкою, що забезпечує завантаження матеріалу у ваговий бункер, і приводиться в рух штоком пневмоциліндра;

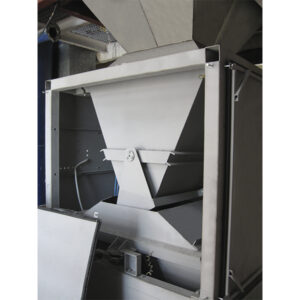

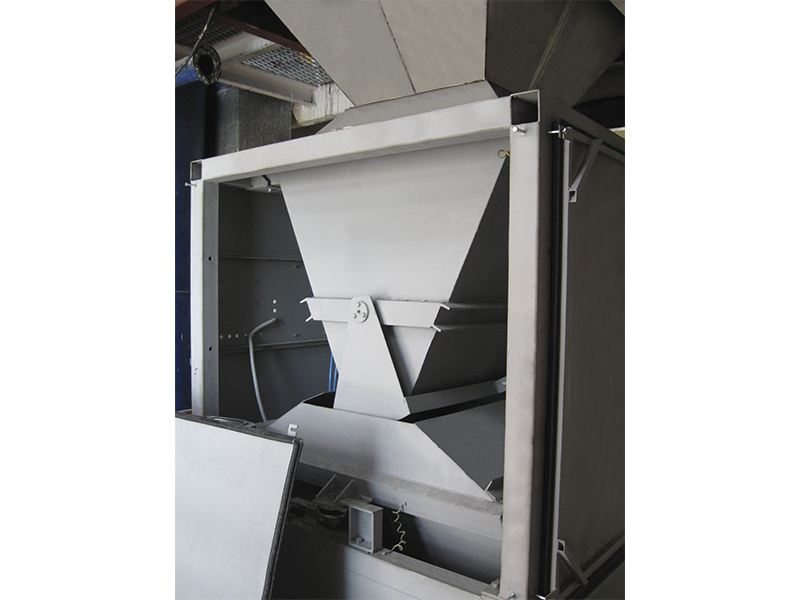

• ваговий бункер з комплектом тензодатчиків і секторною заслінкою, що забезпечує вивантаження матеріалу, і наводиться в рух штоком пневмоциліндра;
• ваговий процесор ПВ-310 або ваговий процесор ПВ-310i і з’єднувальна коробка;
• шафа пневмоприводу;
• рама з кришками (на замовлення).

Робота бункерних ваг полягає у виконанні циклів:

• надходження матеріалу у ваговий бункер за рахунок відкриття-закриття заслінок завантаження;
• вимірювання маси вагового бункера;
• вивантаження матеріалу за рахунок відкриття-закриття заслінки вивантаження;
• розрахунок маси порції матеріалу, що пройшов через ваги;
• накопичення значення порції у ваговому процесорі.

Частота спрацьовування заслінок і період повторення циклів визначається заданою продуктивністю подачі матеріалу.

Виконання алгоритму і управління всіма виконавчими механізмами бункерних ваг забезпечує ваговий процесор ПВ-310 або ваговий процесор ПВ-310i. Процесор виконує і контроль стану всіх вузлів ваг, індикацію результатів їх роботи, зв’язок з верхнім рівнем АСУТП і АСУ підприємства.
