Конвеєрні ваги призначені для вимірювання поточної продуктивності конвеєра і маси, що транспортується конвеєром матеріалу.
Стрічкові ваги відносяться до виробів, остаточне складання, налагодження, випробування і доведення яких може бути проведене тільки на місці експлуатації в складі конкретного виробничого об’єкту. Тому, від правильного монтажу конвеєрних ваг багато в чому залежить і їх похибка.
Для забезпечення регламентованої похибки і надійної роботиконвеєрних ваг конвеєр повинен відповідати певним вимогам, а саме:
– Мати вантажний натяг транспортерної стрічки;
– Транспортерна стрічка повинна бути склеєна або вулканізована;
– Транспортер повинен мати прямолінійну ділянку довжиною не менше 10-12м. Ділянка не повинна включати вигинів у вертикальній і горизонтальній площині, пристроїв впливу на стрічку і транспортуємий матеріал (скребки, електромагніти, пристрої завантаження-вивантаження і ін.);
– Кут нахилу транспортера не повинен перевищувати 20º.
Рекомендації по монтажу ваг наведені на прикладі монтажуконвеєрних ваг СВЕДА ВК-230.
1. Вжити заходи обережності при монтажі:
– виключити можливість проходження зварювального струму через тензодатчики ваг і ваги в цілому;
– виключити механічні дії (удари, поштовхи і ін.) на ваги, їх вантажоприймальні вузли і тензодатчики;
– піднімати вагову платформу тільки за нерухомі частини конвеєрних ваг.
2. Визначитися з місцем установки ваг виходячи з наведених вище рекомендацій.
3. Проточити в один діаметр, відбалансувати і перевірити на биття ролики на 3-х роликоопорах вагової ділянки і по 2-м сусіднім з кожного боку.
4. Підняти та закріпити транспортерну стрічку над конвеєром.
5. Демонтувати роликоопори на ваговій ділянці і по 2-е сусідні.
6. Зібрати ваги згідно з документацією і встановити на ставі конвеєра.

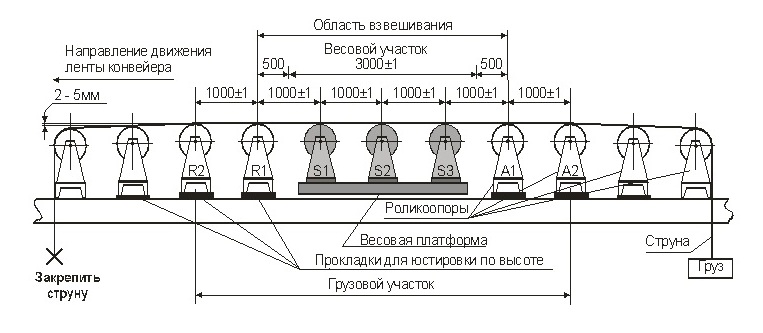

7. Встановити і за допомогою металевих прокладок виставити демонтовані роликоопори згідно керівництву по експлуатації на ваги і малюнку.
8. Вставити і за допомогою прокладок по струнах виставити ролики в роликоопорах.
9. Встановити датчик швидкості стрічки ДСЛ і електронний блок (ваговий процесор ПВ-310).
10. Перевірити правильність підключення тензодатчиків, електронної частини конвеєрних ваг і запустити згідно керівництву по експлуатації на конвеєрні ваги та ваговий процесор ПВ-310.
