Описание
НАЗНАЧЕНИЕ:

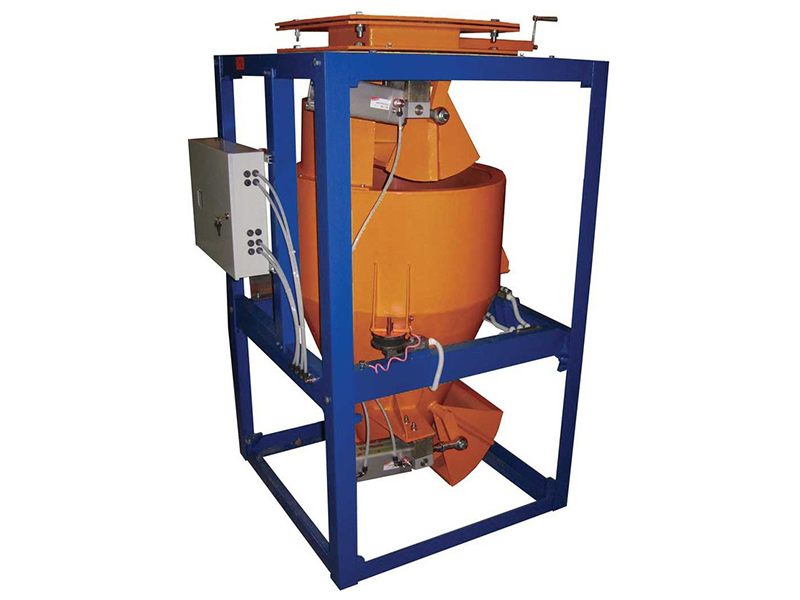

Весы бункерные автоматические СВЕДА ВБА-250-П-50 применяются для порционного взвешивания и суммарного учета массы кусковых продуктов в потоке.
Бункерные весы предназначены для взвешивания кусковых продуктов путем деления их на отдельные дискретные нагрузки (порции), последовательного определения массы каждой дискретной нагрузки, суммирования результатов взвешивания. Каждая из дискретных нагрузок (порций) поступает затем в общую массу.
Особенность весов состоит в конструкции заслонок со смещенной осью вращения. Такая конструкция позволяет осуществлять загрузку и выгрузку кусковых продуктов, например, щебня.
Весы имеют выходной сигнал на внешние регистрирующие устройства (персональный компьютер или дублирующее табло) по стандартному интерфейсу.
Узнайте больше об оборудовании — подпишитесь на наш ТikTok
УСТРОЙСТВО И ПРИНЦИП РАБОТЫ:
Бункерные весы включают в себя следующие составные части:
- устройство подачи материала (УПМ), состоящее из приемного бункера с секторной заслонкой, обеспечивающей загрузку материала в весовой бункер, и приводящейся в движение штоком пневмоцилиндра;
- весовой бункер с комплектом тензодатчиков и секторной заслонкой, обеспечивающей выгрузки материала, и приводящейся в движение штоком пневмоцилиндра;
- весовой процессор ПВ-310 или весовой процессор ПВ-310i и соединительная коробка;
- шкаф пневмопривода;
- рама с крышками (по заказу).
Работа бункерных весов заключается в выполнении циклов:
- Поступление материала в весовой бункер за счет открытия-закрытия заслонки загрузки;
- Измерение массы весового бункера;
- Выгрузка материала за счет открытия-закрытия заслонок выгрузки;
- Расчет массы порции материала, прошедшего через весы;
- Накопление значения порции в весовом процессоре.
Частота срабатывания заслонок и период повторения циклов определяется заданной производительностью подачи материала.
Выполнение алгоритма и управление всеми исполнительными механизмами бункерных весов обеспечивает весовой процессор ПВ-310 или весовой процессор ПВ-310i. Процессор выполняет и контроль состояния всех узлов весов, индикацию результатов их работы, связь с верхним уровнем АСУТП и АСУ предприятия.
