Описание

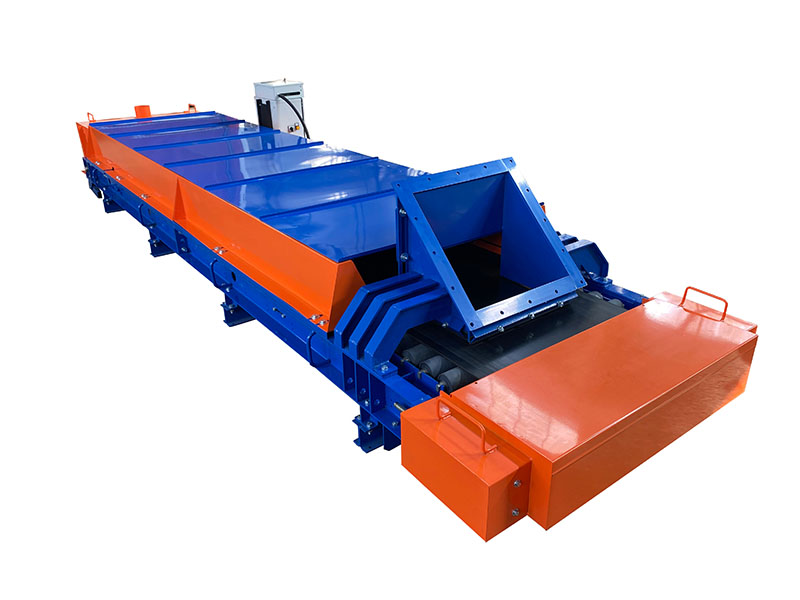

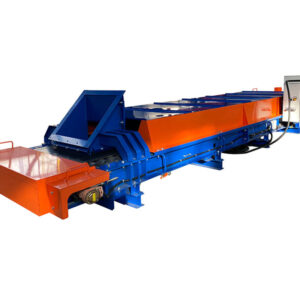

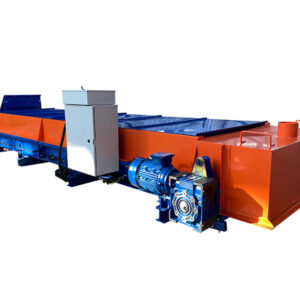

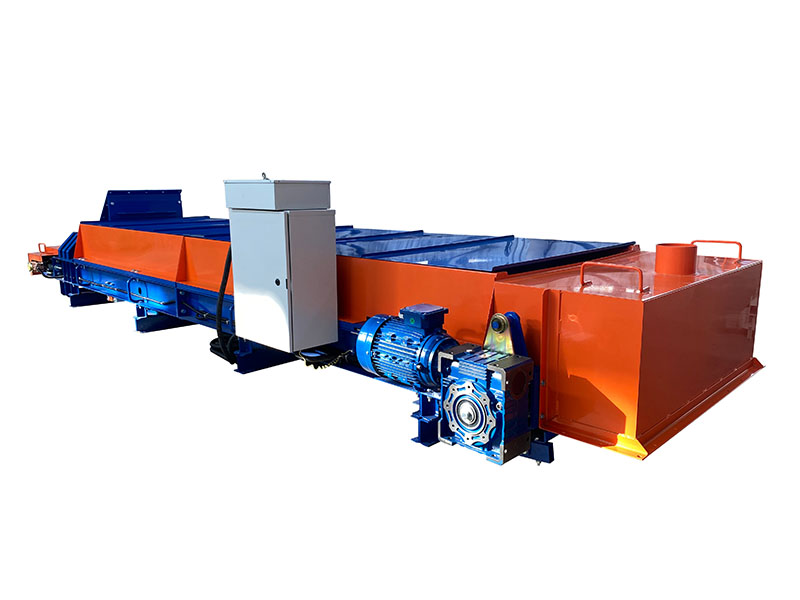

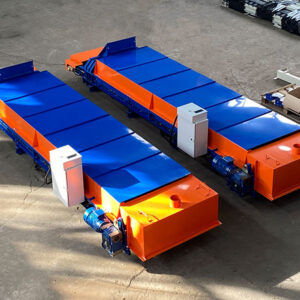

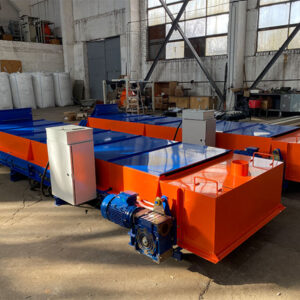

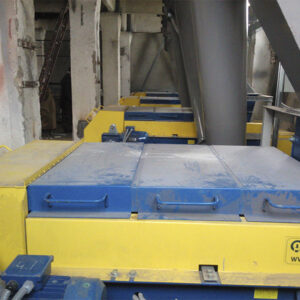

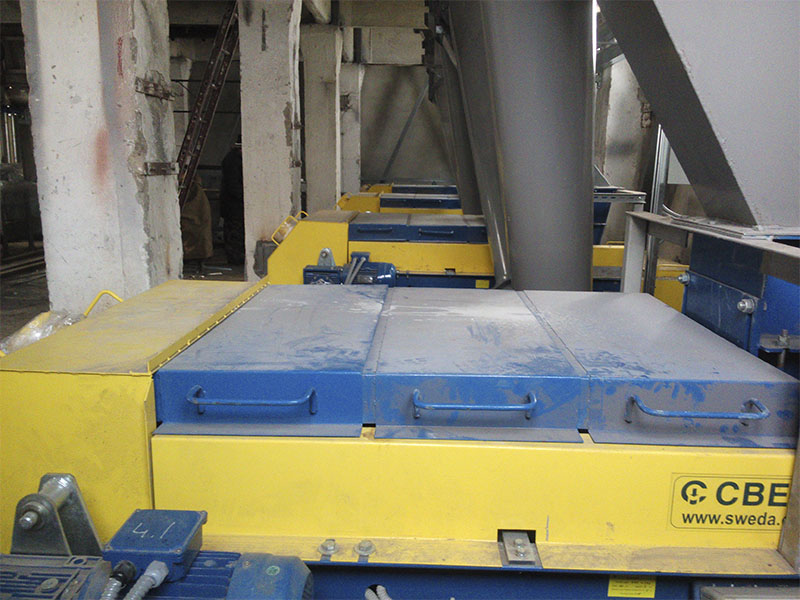

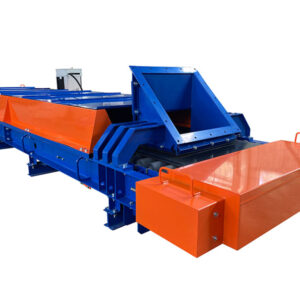

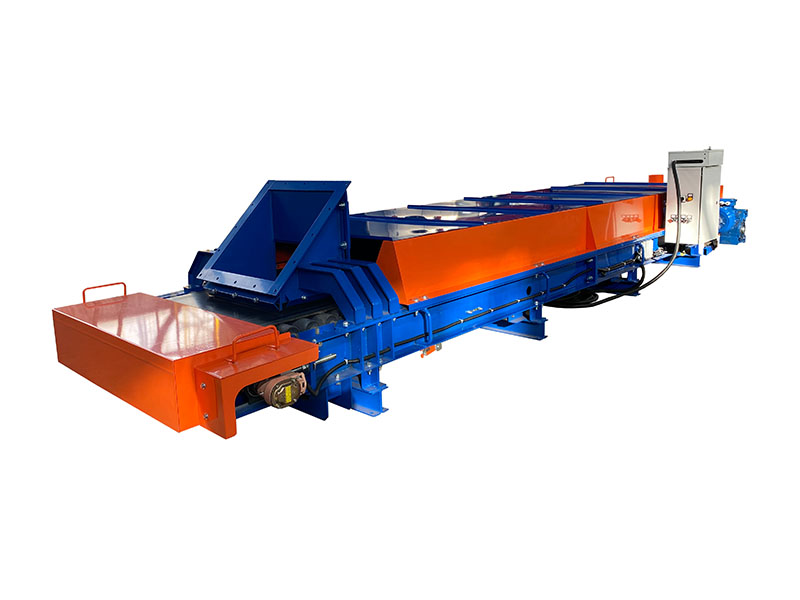

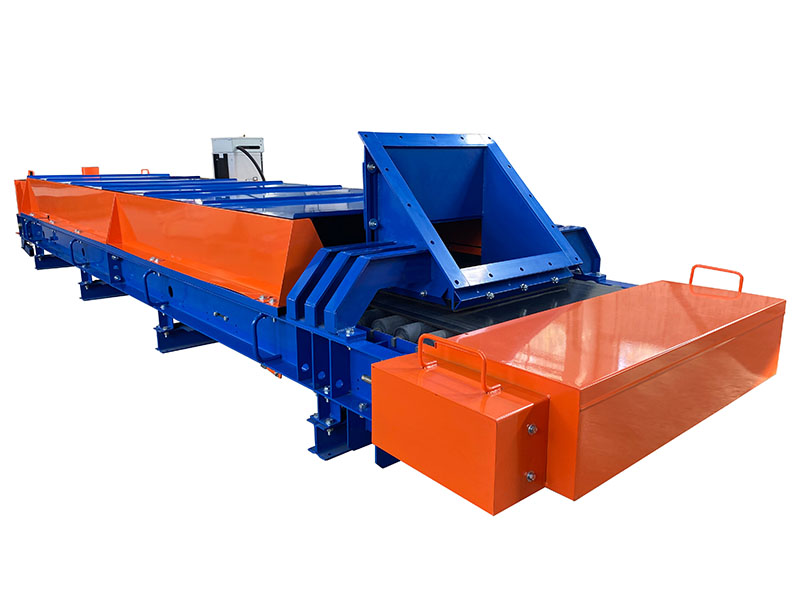

Весовой ленточный дозатор непрерывного действия СВЕДА ДВЛ (питатель) предназначен для непрерывного дозирования с заданной производительностью сыпучих и кусковых материалов.
Удобство эксплуатации:
— высокая (не хуже ±0,5%) точность;

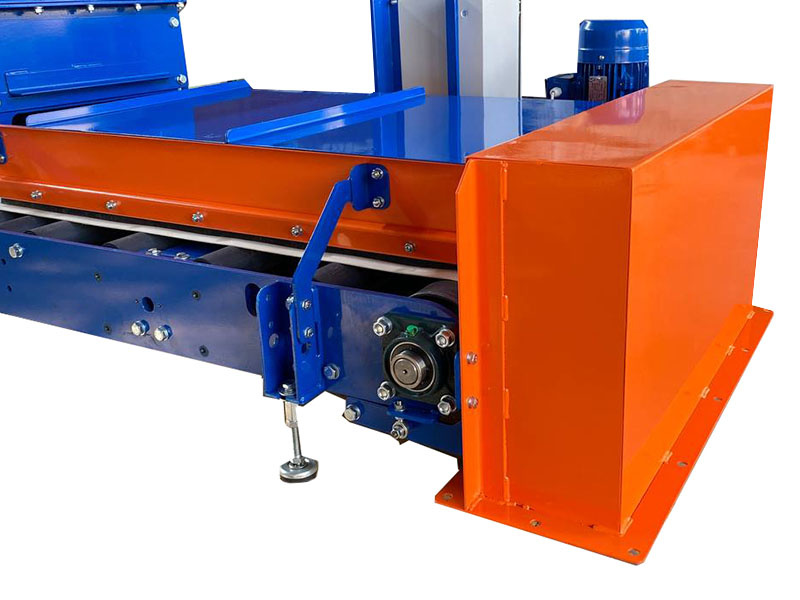

— наличие устройства винтового и грузового натяжения ленты;
— устройство автоматического центрирования ленты;
— наличие устройства очистки внешней и внутренней поверхности ленты;
— автоматическая регулировка скребков по мере износа;
— устройство очистки заднего барабана;

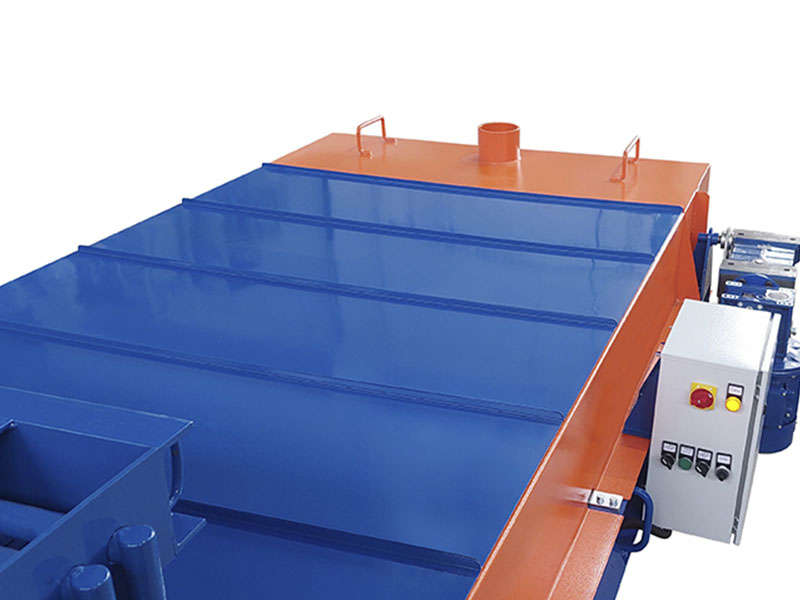

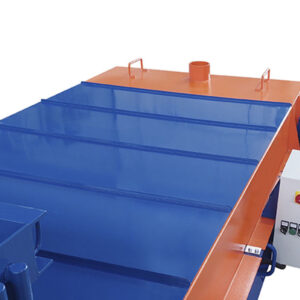

— наличие кожуха с патрубком для аспирационной системы;
— игольчатый шибер, позволяющий полное перекрытие подачи материала;

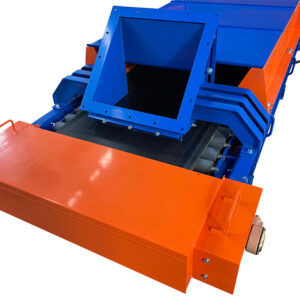

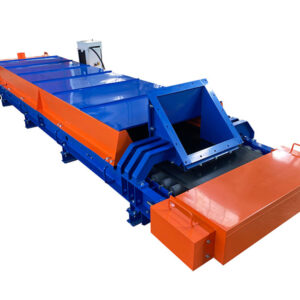

— загрузочная горловина с защитой ленты от истирания;
— специальная безстыковая лента с возможностью быстрой замены;
— комплектация виброворонкой для плохотекучих материалов;
— тепловая защита двигателя от перегрева;
— датчик обрыва ленты;
— подробная документация для монтажа и эксплуатации.
Широкие возможности:
— ширина ленты транспортера от 650 мм до 1400 мм;
— диапазон производительностей от 3 до 630 т/час;
— длина транспортера от 2,5 до 8 м;
— возможность применения на материалах с температурой до 200°С;
— автоматическое поддержание заданной производительности дозатора;
— управление дозатором с выносного табло, внешнего компьютера узла дозирования;
— диагностика отказов элементов дозатора, индикация причины отказа на пульте управления;
— наличие энергонезависимого журнала событий и итогов (часовых, сменных и пр.);
— передача данных по интерфейсу RS-485 или RS-232 (протокол ModBus).
Высокая надежность:
— прочная конструкция транспортера;
— применение комплектующих и основных узлов (мотор-редуктор, частотный преобразователь, электронные компоненты) ведущих зарубежных производителей.
Технические данные:
|
Наименование |
Значение |
| Наибольший предел производительности (НПП), т/ч |
4 — 630 |
| Наименьший предел производительности, % от НПП |
10 |
| Предел допускаемой погрешности дозирования, в % от НПП |
± 0,5 |
| Скорость движения транспортерной ленты, м/с |
от 0,01 до 0,5 |

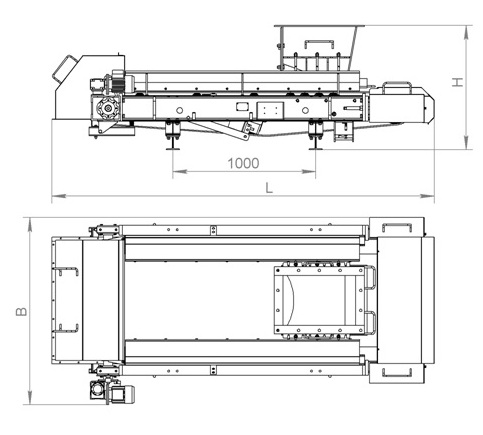

Габариты:
|
Модификация |
Габаритные размеры, (L х B х H) мм |
Масса, кг |
| СВЕДА ДВЛ-650 |
2800 х 1500 х 900 |
750 |
| СВЕДА ДВЛ-800 |
2800 х 1700 х 900 |
860 |
| СВЕДА ДВЛ-1000 |
2800 х 1950 х 900 |
970 |
| СВЕДА ДВЛ-1200 |
3180 х 2075 х 900 |
1850 |
Стандартная комплектация: Дополнительная комплектация:
— Ленточный транспортер; — Выносное табло;

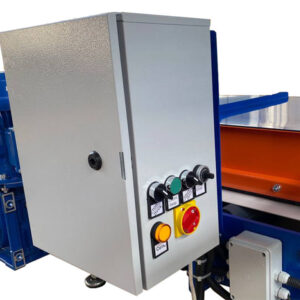

— Пульт местного управления; — Специальный шибер;
— Шкаф управления. — Защитный кожух.

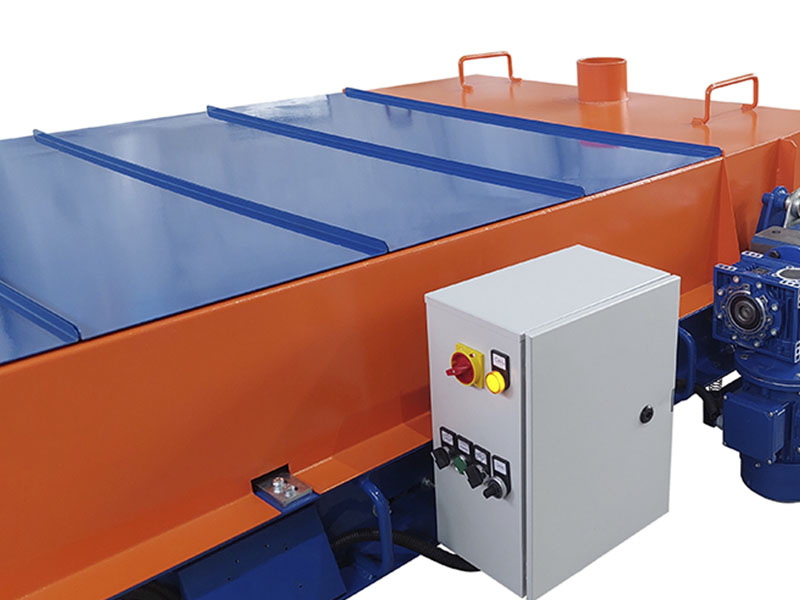

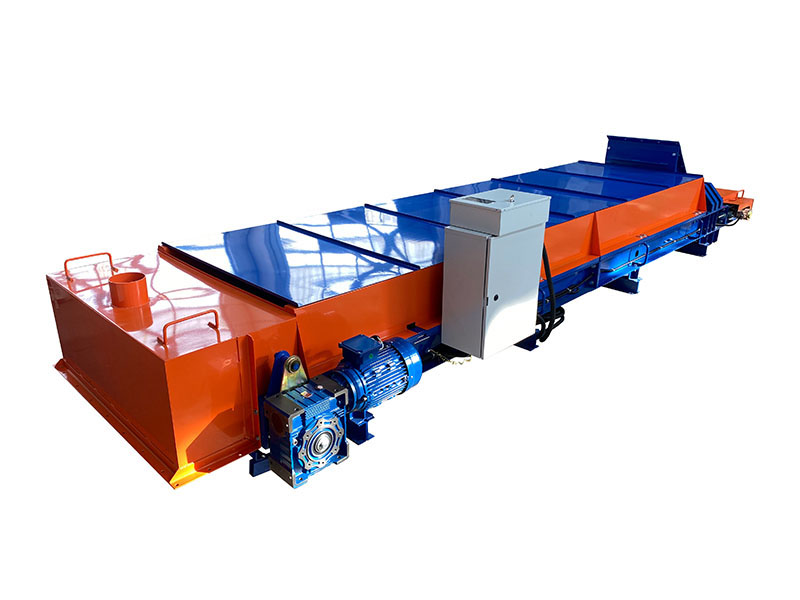

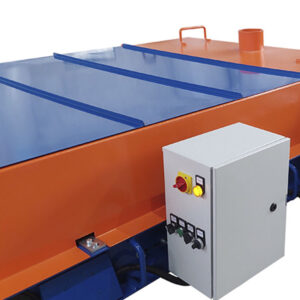

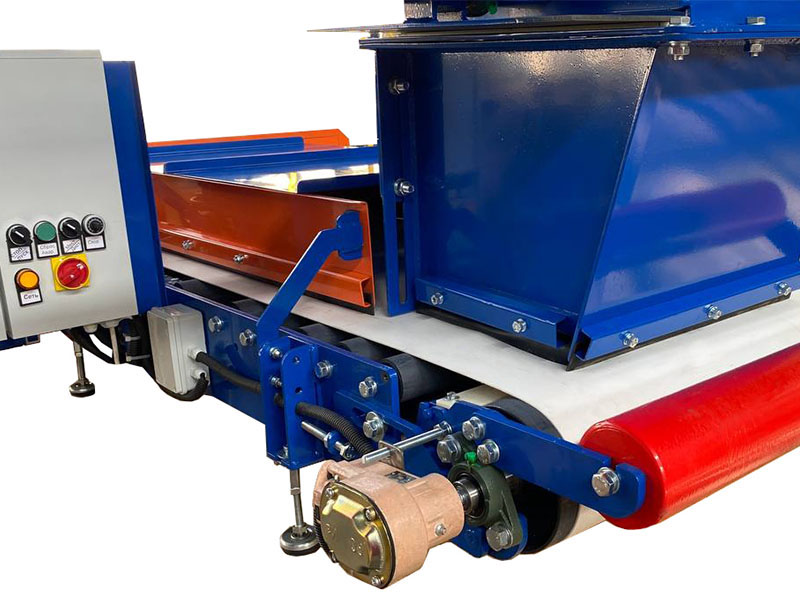

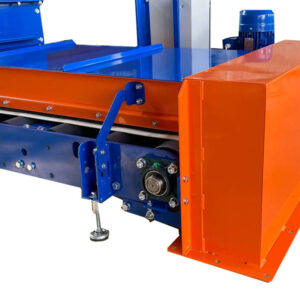

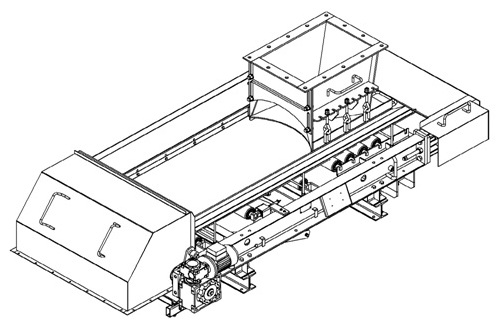

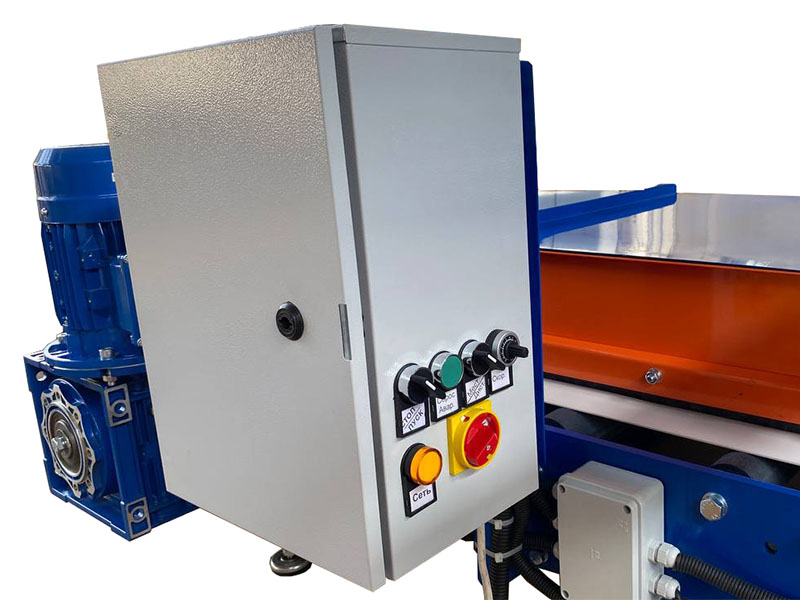

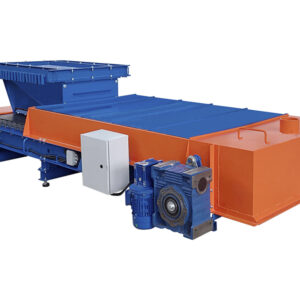

В состав транспортера входит загрузочная горловина с заслонкой, мотор-редуктор, весоизмеритель с тензодатчиками, барабаны, датчик скорости ленты, устройство контроля и регулирования положения ленты. В шкафу управления размещается частотный преобразователь (инвертор) и весовой процессор ПВ-310.
Узнайте больше об оборудовании — подпишитесь на наш ТikTok
Принцип работы:

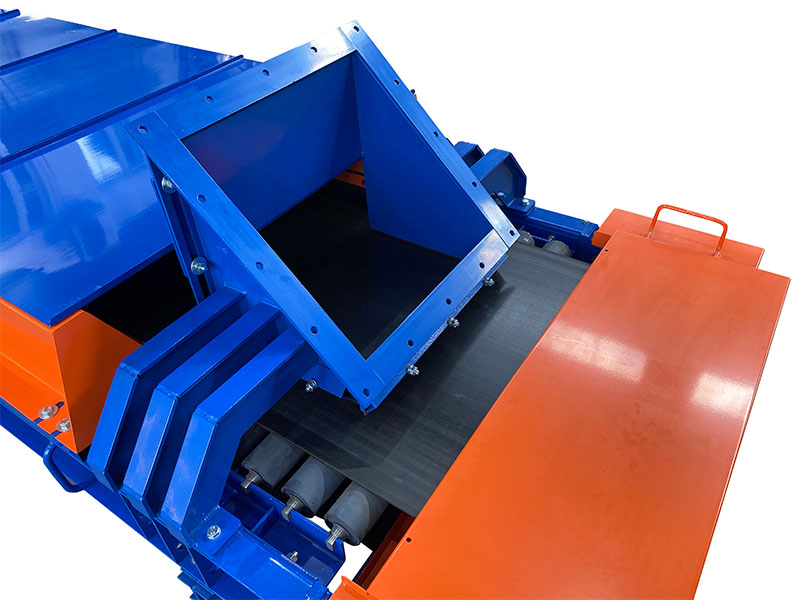

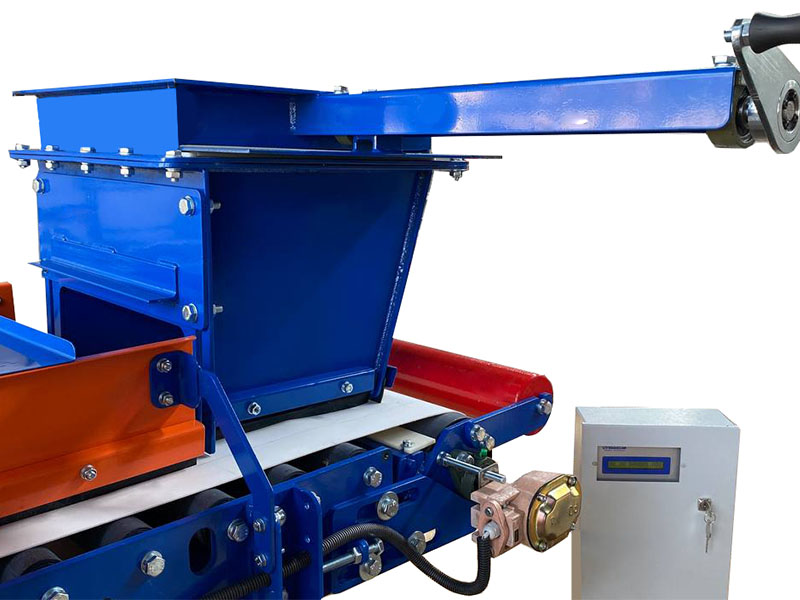

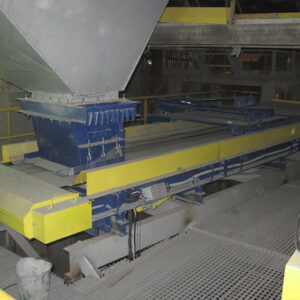

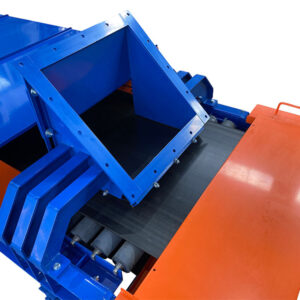

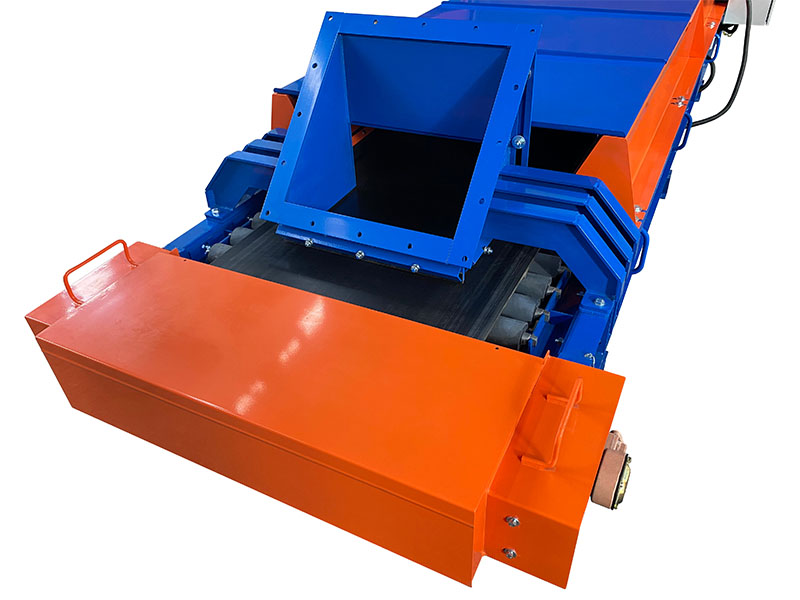

Дозируемый материал поступает из питающего бункера через шибер и загрузочную горловину на ленту транспортера. Горловина с регулировочной заслонкой формируют высоту слоя материала на ленте. Транспортер приводится в движение мотор-редуктором, связанным с приводным барабаном.

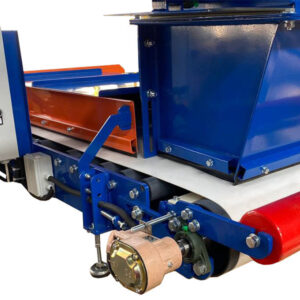

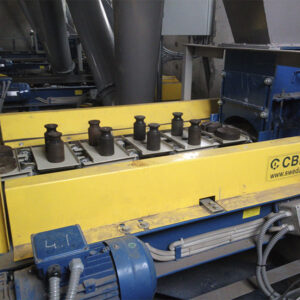

Весоизмеритель преобразует нагрузку на ленте в пропорциональный электрический сигнал. С осью ведомого барабана связан датчик скорости ленты. Сигналы от весоизмерителя и датчика скорости ленты поступают в весовой процессор ПВ-310, в котором производится цифровое преобразование и обработка этих сигналов. По результатам обработки генерируется соответствующий выходной токовый сигнал (4-20) мА, который задает частоту частного инвертора и, следовательно, изменяет скорость вращения мотор-редуктора таким образом, чтобы производительность дозатора была равна заданной.
По двум шинам стандартного интерфейса RS-485 весовой процессор может осуществлять обмен данными с дополнительными внешними устройствами (персональный компьютер, выносное табло).
Вы можете купить в Украине весовые ленточные дозаторы СВЕДА ДВЛ, удовлетворяющие всем Вашим требованиям. Специалисты фирмы обеспечат шеф-монтаж, наладку, ввод в эксплуатацию, гарантийное и последующее техническое обслуживание дозаторов.
Видео работы ленточного дозатора Вы можете посмотреть на нашем канале
